Quantity: | |
---|---|
LC6FCILBM
Jinhau
85444911

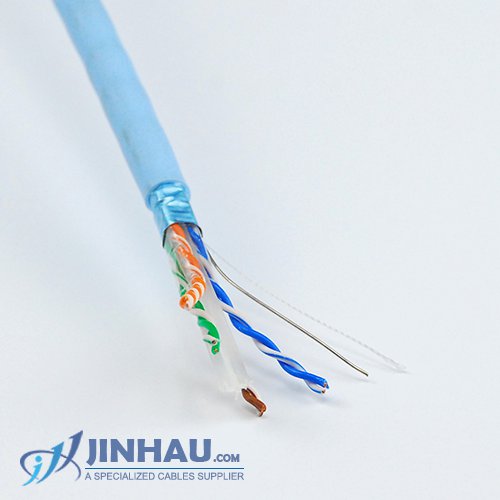

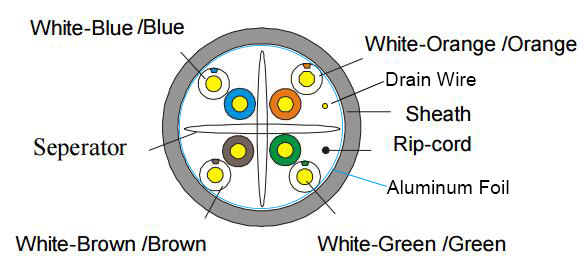

Cat6 FTP
Bare Solid Copper
Shielded
-30℃~+50℃
Yes
| |
Application: 100 Base-TX 100VG-AnyLAN 1000Base-T(Gigabit Ethernet) ATM Noisy Environments
| Product Description: Rated temperature: 60℃, 75℃ Reference Standard: UL444, UL1581 Bare solid copper conductor RoHS/REACH Complied PVC or PE or LSZH Jacket Complies to TIA/EIA-568-C.2, ISO/IEC 11801, EN50173&IEC61156-5 Installation temperature:-30℃~+50℃ Minimum bending radius:4D |
| |
Application: 100 Base-TX 100VG-AnyLAN 1000Base-T(Gigabit Ethernet) ATM Noisy Environments
| Product Description: Rated temperature: 60℃, 75℃ Reference Standard: UL444, UL1581 Bare solid copper conductor RoHS/REACH Complied PVC or PE or LSZH Jacket Complies to TIA/EIA-568-C.2, ISO/IEC 11801, EN50173&IEC61156-5 Installation temperature:-30℃~+50℃ Minimum bending radius:4D |
rating | 75ºC 30V | ||||||||||||||||||
Conductor Resistance | Max 68.5ohm/km at 20ºC | ||||||||||||||||||
Dielectric Strength | Min AC1.5KV | ||||||||||||||||||
PRODUCT SPECIFICATIONS | | | | | | | | | | | | | | | | ||||
Spark Test | 5.0KV | ||||||||||||||||||
AC Leakage Current Through overall Jacket | AC 1500V ≦10mA | ||||||||||||||||||
Insulation | Unaged | Tensile Strength | 16.5 Mpa | ||||||||||||||||
Elongation | 500% | ||||||||||||||||||
Aged | Tensile Strength | 14.2 Mpa(100ºC 168h) | |||||||||||||||||
Elongation | 250%(100ºC 168h) | ||||||||||||||||||
Jacket | Unaged | Tensile Strength | 13.8 Mpa | ||||||||||||||||
Elongation | 150% | ||||||||||||||||||
Aged | Tensile Strength | 11.7 Mpa(100ºC 168h) | |||||||||||||||||
Elongation | 80%(100ºC 168h) | ||||||||||||||||||
Cold Bend Test | -20ºC 4hours No Cracking | ||||||||||||||||||
DC Resistance Unbalance | Max 5% | ||||||||||||||||||
Pair-to-Ground Capacitance Unbalance | Max 3300pF/km | ||||||||||||||||||
Characteristic Impedance | 1~500MHZ 100±15OHM | ||||||||||||||||||
Propagation Delay | 500MHZ Max 536ns/100m | ||||||||||||||||||
Delay Skew | 1~500MHZ Max 40ns/100m |
rating | 75ºC 30V | ||||||||||||||||||
Conductor Resistance | Max 68.5ohm/km at 20ºC | ||||||||||||||||||
Dielectric Strength | Min AC1.5KV | ||||||||||||||||||
PRODUCT SPECIFICATIONS | | | | | | | | | | | | | | | | ||||
Spark Test | 5.0KV | ||||||||||||||||||
AC Leakage Current Through overall Jacket | AC 1500V ≦10mA | ||||||||||||||||||
Insulation | Unaged | Tensile Strength | 16.5 Mpa | ||||||||||||||||
Elongation | 500% | ||||||||||||||||||
Aged | Tensile Strength | 14.2 Mpa(100ºC 168h) | |||||||||||||||||
Elongation | 250%(100ºC 168h) | ||||||||||||||||||
Jacket | Unaged | Tensile Strength | 13.8 Mpa | ||||||||||||||||
Elongation | 150% | ||||||||||||||||||
Aged | Tensile Strength | 11.7 Mpa(100ºC 168h) | |||||||||||||||||
Elongation | 80%(100ºC 168h) | ||||||||||||||||||
Cold Bend Test | -20ºC 4hours No Cracking | ||||||||||||||||||
DC Resistance Unbalance | Max 5% | ||||||||||||||||||
Pair-to-Ground Capacitance Unbalance | Max 3300pF/km | ||||||||||||||||||
Characteristic Impedance | 1~500MHZ 100±15OHM | ||||||||||||||||||
Propagation Delay | 500MHZ Max 536ns/100m | ||||||||||||||||||
Delay Skew | 1~500MHZ Max 40ns/100m |
ITEM Frequency | Attention Max (dB/100m) | NEXT Min (dB) | PS NEXT Min (dB) | RL Min (dB) | ELFEXT Min (dB) | PS ELFEXT Min (dB) | ACR Min (dB) | ||||||||||||
1 | 2.1 | 74.3 | 72.3 | 20.0 | 67.8 | 64.8 | 72.2 | ||||||||||||
4 | 3.8 | 65.3 | 63.3 | 23.0 | 55.8 | 52.8 | 61.5 | ||||||||||||
8 | 5.3 | 60.8 | 58.8 | 24.5 | 49.7 | 46.7 | 55.5 | ||||||||||||
10 | 5.9 | 59.3 | 57.3 | 25.0 | 47.8 | 44.8 | 53.4 | ||||||||||||
16 | 7.5 | 56.2 | 54.2 | 25.0 | 43.7 | 40.7 | 48.7 | ||||||||||||
20 | 8.4 | 54.8 | 52.8 | 25.0 | 41.8 | 38.8 | 46.4 | ||||||||||||
25 | 9.4 | 53.3 | 51.3 | 24.3 | 39.8 | 36.8 | 43.9 | ||||||||||||
31.25 | 10.5 | 51.9 | 49.9 | 23.6 | 37.9 | 34.9 | 41.4 | ||||||||||||
62.5 | 15.0 | 47.4 | 45.4 | 21.5 | 31.9 | 28.9 | 32.4 | ||||||||||||
100 | 19.1 | 44.3 | 42.3 | 20.1 | 27.8 | 24.8 | 25.2 | ||||||||||||
200 | 27.6 | 39.8 | 37.8 | 18.0 | 21.8 | 18.8 | 12.2 | ||||||||||||
250 | 31.1 | 38.3 | 36.3 | 17.3 | 19.8 | 16.8 | 7.2 | ||||||||||||
300 | 34.3 | 37.1 | 35.1 | 16.8 | 18.3 | 15.3 | 2.8 | ||||||||||||
400 | 40.1 | 35.3 | 33.3 | 15.9 | 15.8 | 12.8 | --- | ||||||||||||
500 | 45.3 | 33.8 | 31.8 | 15.2 | 13.8 | 10.8 | --- |
